HTTP/2 协议

---

HTTP/2（HTTP/2.0）即超文本传输协议 2.0，是下一代HTTP协议。相对于HTTP/1.x协议的文本传输格式，HTTP/2以二进制的格式进行数据传输。因此，具有更小的传输体积以及负载，相比于文本解析，二进制解析更加方便、高效。HTTP/2与HTTP/1.x相比具有如下特性：

HTTP/2 帧的特性

二进制分帧

HTTP/2在应用层跟传输层 之间增加了一个 二进制分帧层，从而能够达到：在不改动HTTP的语义、HTTP方法、状态码、URI及首部字段的情况下，突破HTTP 1.1的性能限制，改进传输性能，实现低延迟和高吞吐量。

如上图所示，在二进制分帧层上， HTTP 2.0会将所有传输的信息分割为更小的消息和帧，并对它们采用二进制格式的编码，其中HTTP 1.1的首部信息会被封装到Headers帧，而request body被封装到Data帧里面。然后，HTTP 2.0 通信都在一个连接上完成，这个连接可以承载任意数量的双向数据流。相应地，每个数据流以消息的形式发送，而消息由一或多个帧组成，这些帧可以乱序发送，然后再根据每个帧首部的流标识符重新组装。

header压缩

HTTP 2.0采用HPACK的压缩算法来压缩头部。并且在客户端和服务器端使用 “首部表” 来跟踪和存储之前发送的键-值对，对于相同的数据，不再通过每次请求和响应发送，通信期间几乎不会改变的通用键-值对(用户代理、可接受的媒体类型，等等)只需发送一次。

• 如果请求中不包含首部(例如对同一资源的轮询请求),那么 首部开销就是零字节。此时所有首部都自动使用之前请求发送的首部。
• 如果首部发生变化了，那么只需要发送变化了数据在Headers帧里面，新增或修改的首部帧会被追加到“首部表”。首部表在HTTP 2.0的连接存续期内始终存在，由客户端和服务器共同渐进地更新。

多路复用

在HTTP/1.1中，若干个请求排队串行化单线程处理，后面的请求等待前面请求的返回才能获得执行机会，一旦有某请求超时等，后续请求只能被阻塞。HTTP 2.0 多个请求可同时在一个连接上并行执行。某个请求任务耗时严重，不会影响到其它连接的正常执行。

HTTP 2.0把HTTP协议通信的基本单位缩小为一个一个的帧，这些帧对应着逻辑流中的消息。并行地在同一个TCP连接上双向交换消息。每一个request都是是用作连接共享机制的。一个request对应一个id，这样一个连接上可以有多个request，每个连接的request可以随机的混杂在一起，接收方可以根据request的id将request再归属到各自不同的服务端请求里面。

上图中包含了同一个连接上多个传输中的数据流：客户端正在向服务器传输一个DATA帧（stream 5），与此同时，服务器正向客户端乱序发送stream 1 和stream 3的一系列帧。此时，一个连接上有3个请求/响应并行交换。

服务器推送

HTTP 2.0新增的一个强大的新功能，就是服务器可以对一个客户端请求发送多个响应。服务器向客户端推送资源无需客户端明确地请求。

服务端推送能把客户端所需要的资源伴随着index.html一起发送到客户端，省去了客户端重复请求的步骤。正因为没有发起请求，建立连接等操作，所以静态资源通过服务端推送的方式可以极大地提升速度。这相当于预加载技术，具体如下：

普通的客户端请求过程：

服务端推送的过程：

更安全的SSL

HTTP2.0使用了TLS的拓展ALPN来做协议升级，除此之外加密这块还有一个改动，HTTP2.0对TLS的安全性做了近一步加强，通过黑名单机制禁用了几百种不再安全的加密算法，一些加密算法可能还在被继续使用。

虽然HTTP2.0中的TLS是可选的，但是现在主流的浏览器像chrome，firefox都只支持基于TLS部署的HTTP2.0协议。所以要想站点升级为HTTP2.0首先要将站点先升级为HTTPS。

HTTP/2性能

HTTP 2.0相比于HTTP 1.x，大幅度的提升了web性能。https://http2.akamai.com/demo这个网站可以看到在HTTP 2.0与HTTP 1.1的环境下的性能比较。

nginx HTTP/2.0 配置

安装nginx

首先确认当前openssl版本，最低要求1.0.2，如果不满足要求还要下载openssl，nginx也用最新的稳定版。

openssl version -a
wget https://www.openssl.org/source/openssl-1.0.2e.tar.gz
wget http://nginx.org/download/nginx-1.12.2.tar.gz

解压：

tar xzf openssl-1.0.2e.tar.gz
tar xzf nginx-1.12.2.tar.gz

编译安装：

cd nginx-1.12.2

./configure --prefix=/usr/local/nginx --with-http_stub_status_module --with-http_ssl_module --with-http_realip_module --with-http_v2_module --with-openssl=../openssl-1.0.2e

make
sudo make install

配置运行

配置nginx伪证书、配置文件中开启https即可

到需要放置证书的目录(选在nginx的/usr/local/nginx/conf目录下就可以)，建立服务器的私钥(此过程需输入密码短语)：

openssl genrsa -des3 -out server.key 1024

创建证书签名请求csr：

openssl req -new -key server.key -out server.csr

生成RSA公钥：

cp server.key server.key.org
openssl rsa -in server.key.org -out server.key

使用上面的私钥和CSR对证书进行签名：

openssl x509 -req -days 365 -in server.csr -signkey server.key -out server.crt

配置nginx：

server {
    listen       443 ssl http2 default_server;
    server_name  www.heqingliang.com;
    ssl_certificate      server.crt;
    ssl_certificate_key  server.key;

    location / {
        root   html;
        index  index.html index.htm;
    }
}

启动nginx:

cd /usr/local/nginx/sbin
sudo ./nginx

把生成的证书server.crt导入进firxfox浏览器，注意firefox的版本要支持HTTP/2，把浏览器的开发模式打开，输入配置中的域名，看到如下请求，则表示HTTP/2配置成功：

HTTP/2 帧格式

使用wireshark抓包工具，可以看到在TLS请求包中带有h2，这表示请求使用的是HTTP 2.0

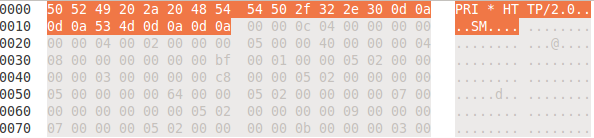

如果服务器支持HTTP 2.0，则客户端会发送一个24个字节(PRI * HTTP/2.0\r\n\r\nSM\r\n\r\n)开始的连接序言。如果不支持HTTP 2.0，则使用HTTP/1.x。关于HTTP 2.0的请求过程可以参考RFC。

要看到HTTP/2 帧格式，首先要把上面wireshark抓的TLS数据包是解开。可以参考这篇文章，https://ismisepaul.wordpress.com/2015/03/04/http2-traffic-in-wireshark/，解开TLS数据包后，可以看到：

帧头

固定的9个字节（(24+8+8+1+31)/8=9）呈现，变化的为帧的Frame Payload，Frame Payload的内容是由帧类型（Type）定义。

帧长度(Length)： 无符号的自然数，24个比特表示，仅表示帧的Frame Payload所占用字节数，不包括帧头所占用的9个字节。 默认大小区间为为0~16,384(2^14)，一旦超过默认最大值2^14(16384)，发送方将不再允许发送，除非接收到接收方定义的SETTINGS_MAX_FRAME_SIZE（一般此值区间为2^14 ~ 2^24）值的通知。

帧类型(Type): 8个比特表示，定义了帧负载的具体格式和帧的语义，HTTP/2规范定义了10个帧类型。

帧的标志位(Flags): 8个比特表示，表示具体帧的类型，默认值为0x0。8个比特可以容纳8个不同的标志，比如，PADDED值为0x8，二进制表示为00001000；END_HEADERS值为0x4，二进制表示为00000100；END_STREAM值为0X1，二进制为00000001。可以同时在一个字节中传达三种标志位，二进制表示为00001101，即0x13。因此，后面的帧结构中，标志位一般会使用8个比特表示，若某位不确定，使用问号?替代，表示此处可能会被设置标志位。

帧保留比特位(R): HTTP/2语境下为保留的比特位，固定值为0X0。

流标识符(Stream Identifier): 无符号的31比特表示无符号自然数。0x0值表示为帧仅作用于连接，不隶属于单独的流。

HEADERS 帧

报头(type = 0x1)主要载体，请求头或响应头。

Pad Length： 受制于PADDED标志(flags标志中第3位)控制是否设置，8个比特表示填充的字节数。

E： 一个比特表示流依赖是否专用，可选项，只在流优先级PRIORITY(flags标志中第5位)被设置时有效。

Stream Dependency： 31个比特表示流依赖，只在流优先级PRIORITY(flags标志中第5位)被设置时有效。

Weight： 8个比特（一个字节）表示无符号的自然数流优先级，值范围自然是(1~256)。只在流优先级PRIORITY(flags标志中第5位)被设置时有效。

Header Block Fragment： 报头块分片，采用HPACK压缩。

Padding： 填充的字节，受制于PADDED标志(flags标志中第3位)标志控制是否设置，长度由Pad Length字段决定。

标志位END_HEADERS(0X4): 表示报头块的最后一个帧，否则后面还会跟随CONTINUATION帧。

如图是未设置流优先级PRIORITY的HEADERS帧:

如图是设置流优先级PRIORITY的HEADERS帧:

HPACK

HTTP 2.0的头部使用的是HPACK压缩，关于HPACK可以参考RFC。

对于HPACK，可以使用nghttp2库进行压缩和解压缩。把上面的HEADERS帧的导出字节流，可以使用下面程序进行解压缩。

 #include <stdio.h>
 #include <string.h>
 #include <sys/types.h>
 #include <sys/stat.h>
 #include <unistd.h>
 #include <assert.h>

 #include <nghttp2/nghttp2.h>

 #define ARRAR_SIZE(a) (sizeof(a) / sizeof(a[0]))

/*
 * 帧结构体：
 * type:      帧的类型
 * type_name: 帧的名称
 * flags:     帧的标志
 * length:    帧的长度
 * func:      帧的处理函数
 */

 struct frame_info {
     int type;
     const char* type_name;
     int flags;
     int length;
     int (*func)(uint8_t *buf, struct frame_info* f);
 };

 static int inflate_header_block(nghttp2_hd_inflater *inflater, uint8_t *in,
                         size_t in_len, int final) {
     ssize_t ret;

     for (;;) {
         nghttp2_nv nv;
         int inflate_flags = 0;
         size_t proclen;

         if((ret = nghttp2_hd_inflate_hd(inflater, &nv, &inflate_flags, in, in_len, final)) < 0) {
             printf("inflate failed with error code %zd\n", ret);
             return -1;
         }


         proclen = (size_t)ret;

         in += proclen;
         in_len -= proclen;

         if(inflate_flags & NGHTTP2_HD_INFLATE_EMIT) {
             fwrite(nv.name, 1, nv.namelen, stdout);
             fprintf(stdout, ": ");
             fwrite(nv.value, 1, nv.valuelen, stdout);
             fprintf(stdout, "\n");
         }

         if(inflate_flags & NGHTTP2_HD_INFLATE_FINAL) {
             nghttp2_hd_inflate_end_headers(inflater);
             break;
         }

         if((inflate_flags & NGHTTP2_HD_INFLATE_EMIT) == 0 && in_len == 0) {
             break;
         }
     }

     return 0;
 }

/*
 * data_frame:    处理data帧
 * buf：          指向帧数据开始的地方
 * f：            帧信息结构体
 */

 static int data_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     int offset = 0;
     int padded_len = 0;
     int data_length = 0;
     int length = f->length;
     int flags  = f->flags;
     uint8_t *data = buf;

     /* PADDED */
     if((flags & (1 << 3)) && (length > 0)) {
         offset += 1;
         padded_len = data[0];
     }

     if(offset >= length) {
         return -1;
     }

     data += offset;
     data_length = length - offset - padded_len;

     if(data_length > 0) {
         fwrite(data, 1, data_length, stdout);
     }

     return 0;
 }

/*
 * headers_frame: 处理headers帧
 * buf：          指向帧数据开始的地方
 * f：            帧信息结构体
 */

 static int headers_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     int ret = 0;
     int offset = 0;
     int padded_len = 0;
     int header_len = 0;
     int length = f->length;
     int flags  = f->flags;
     uint8_t *head_block = buf;

     /* PADDED */
     if((flags & (1 << 3)) && (length > 0)) {
         offset += 1;
         padded_len = head_block[0];
     }

     /* priority */
     if(flags & (1 << 5)) {
         offset += 5;
     }

     if(offset >= length) {
         return -1;
     }

     head_block += offset;
     header_len = length - offset - padded_len;

     nghttp2_hd_inflater *inflater = NULL;

     do {
         /* 使用nghttp2 解压缩headers */
         if((ret = nghttp2_hd_inflate_new(&inflater)) != 0) {
             printf("nghttp2_hd_inflate_init failed with error: %s\n", nghttp2_strerror(ret));
             break;
         }

         if((ret = inflate_header_block(inflater, head_block, header_len, 1)) != 0) {
             printf("inflate_header_block error\n");
             break;
         }
     } while(0);

     if(inflater) {
         nghttp2_hd_inflate_del(inflater);
     }

     return ret;
 }

 static int priority_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int rst_stream_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int settings_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int push_promise_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int ping_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int goaway_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int window_update_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

 static int continuation_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     return 0;
 }

/*
 * 帧结构体：
 * type:      帧的类型
 * type_name: 帧的名称
 * flags:     帧的标志
 * length:    帧的长度
 * func:      帧的处理函数
 */

 struct frame_info frame[] = {
     {0x0, "data",          0, 0, data_frame         },
     {0x1, "headers",       0, 0, headers_frame      },
     {0x2, "priority",      0, 0, priority_frame     },
     {0x3, "rst_stream",    0, 0, rst_stream_frame   },
     {0x4, "settings",      0, 0, settings_frame     },
     {0x5, "push_promise",  0, 0, push_promise_frame },
     {0x6, "ping",          0, 0, ping_frame         },
     {0x7, "goaway",        0, 0, goaway_frame       },
     {0x8, "window_update", 0, 0, window_update_frame},
     {0x9, "continuation",  0, 0, continuation_frame }
 };

/*
 * get_file_size: 获得输入文件的大小
 * fd：           打开文件的描述符
 */

 static size_t get_file_size(int fd) {
     struct stat file_stat;

     if(fstat(fd, &file_stat) < 0) {
         printf("stat error");
         return -1;
     }

     return file_stat.st_size;
 }

/*
 * print_hex: 以十六进制，打印原始文件的内容
 * buf：      文件的内容
 * buf_len：  文件的长度
 */

 static void print_hex(uint8_t *buf, size_t buf_len) {
     assert(buf && buf_len > 0);

     size_t i;

     for (i = 0; i < buf_len; ++i) {
         if ((i & 0x0fu) == 0) {
             printf("%08zX: ", i);
         }

         printf("%02X ", buf[i]);

         if (((i + 1) & 0x0fu) == 0) {
             printf("\n");
         }
     }
     printf("\n");
 }

/*
 * process_frame: 调用帧类型的处理函数
 * buf：          指向帧数据开始的地方
 * f：            帧信息结构体
 */

 static int process_frame(uint8_t *buf, struct frame_info* f) {
     assert(buf && f);

     printf("\n------------- %s frame -------------\n", f->type_name);
     return f->func(buf, f);
 }

 int main(int argc, char *argv[]) {
     uint8_t *buf;
     size_t buf_len;
     FILE *fp;

     if(argc != 2) {
         printf("usage: %s <input_file>\n", argv[0]);
         return -1;
     }

     if((fp = fopen(argv[1], "r")) == NULL) {
         printf("fopen error");
         return -1;
     }

     buf_len = get_file_size(fileno(fp));
     if((buf = malloc(buf_len)) == NULL) {
         printf("malloc error");
         return -1;
     }

     do {
         int data_offset = 0;
         if(fread(buf, sizeof(uint8_t), buf_len, fp) != buf_len) {
             printf("fread error");
             break;
         }

         print_hex(buf, buf_len);

         uint8_t *tmp_buf = buf;

         while(buf_len > 0) {

             /* 帧头包含9个字节 */
             if(!tmp_buf || buf_len <= 9) {
                 printf("frame format error\n");
                 break;
             }

             int length = 0;
             int type = 0;
             int flags = 0;
             int i = 0;

             /* 帧的类型 */
             type = tmp_buf[3];

             /* 帧的数据长度 */
             length = ((tmp_buf[0] << 16) | (tmp_buf[1] << 8) | tmp_buf[2]);

             /* 帧的标志 */
             flags = tmp_buf[4];

             if(length + 9 > buf_len) {
                 printf("frame length error\n");
                 break;
             }

             tmp_buf += 9;
             buf_len -= 9;

             for(i = 0; i < ARRAR_SIZE(frame); ++i) {
                 if(frame[i].type == type) {
                     frame[i].length = length;
                     frame[i].flags  = flags;
                     break;
                 }
             }

             if(i == ARRAR_SIZE(frame)) {
                 printf("frame type error\n");
                 break;
             }

             /* 处理当前帧 */
             if(process_frame(tmp_buf, &frame[i]) < 0) {
                 break;
             }

             /* 下一个帧，如：服务器回应的数据包括headers帧和data帧 */
             tmp_buf += length;
             buf_len -= length;
         }
     } while(0);

     free(buf);
     fclose(fp);

     return 0;
 }

编译程序：

gcc inflate.c -lnghttp2

运行程序：

./a.out header.bin

输出：

00000000: 00 00 E3 01 25 00 00 00 0D 00 00 00 0B 1F 82 05
00000010: 85 62 72 D1 41 D8 41 8E F1 E3 C2 F3 97 B1 AA 9A
00000020: 83 0E A9 97 21 E9 87 7A BA D0 7F 66 A2 81 B0 DA
00000030: E0 53 FA FC 08 7E D4 E1 1D B5 26 DF B5 33 9A AB
00000040: 7C A9 E5 E7 22 71 AF B5 2C EF 71 B0 2E 0F ED 4C
00000050: 45 27 53 B0 20 04 00 08 02 A6 13 58 59 4F E5 86
00000060: C0 B8 3F 53 B0 49 7C A5 89 D3 4D 1F 43 AE BA 0C
00000070: 41 A4 C7 A9 8F 33 A6 9A 3F DF 9A 68 FA 1D 75 D0
00000080: 62 0D 26 3D 4C 79 A6 8F BE D0 01 77 FE BE 58 F9
00000090: FB ED 00 17 7B 51 8B 2D 4B 70 DD F4 5A BE FB 40
000000A0: 05 DB 50 8D 9B D9 AB FA 52 42 CB 40 D2 5F A5 23
000000B0: B3 40 92 B6 B9 AC 1C 85 58 D5 20 A4 B6 C2 AD 61
000000C0: 7B 5A 54 25 1F 81 0F 68 96 DF 3D BF 4A 04 4A 43
000000D0: 5D 8A 08 01 79 40 BD 71 A6 6E 08 0A 62 D1 BF 69
000000E0: 8B FE 5B 19 25 1B C4 79 60 8C 7F CF 00 00 04 08
000000F0: 00 00 00 00 0D 00 BE 00 00

------------- headers frame -------------
:method: GET
:path: /hello/
:authority: www.heqingliang.com
:scheme: https
user-agent: Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:50.0) Gecko/20100101 Firefox/50.0
accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
accept-language: en-US,en;q=0.5
accept-encoding: gzip, deflate, br
upgrade-insecure-requests: 1
if-modified-since: Thu, 12 Apr 2018 18:43:20 GMT
if-none-match: "5acfa8c8-1aa"

------------- window_update frame -------------

DATA帧

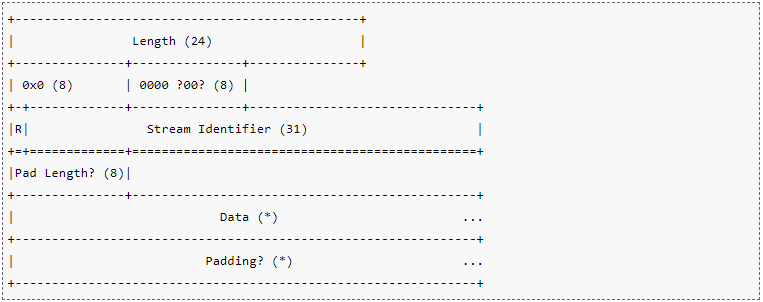

一个或多个DATA帧(type = 0x0)作为请求、响应内容载体:

Pad Length： 一个字节表示填充的字节长度，取决于PADDED(flags标志中第3位)标志是否被设置。

Data： 应用数据，真正大小需要减去其他字段（比如填充长度和填充内容）长度。

Padding: 填充内容为若干个0x0字节，受PADDED(flags标志中第3位)标志控制是否设置。接收端处理时可忽略验证填充内容。

标志位END_STREAM (0x1): 标志此帧为对应标志流最后一个帧，流进入了半关闭/关闭状态。

如图是服务器返回的数据：

把上面的服务器返回的数据导出字节流，运行上面的程序，输出以下结果：

00000000: 00 00 6B 01 04 00 00 00 11 88 76 89 AA 63 55 E5
00000010: 80 AE 11 2E 2F 61 96 E4 59 3E 94 0B CA 43 5D 8A
00000020: 08 01 79 40 0A E3 40 B8 16 94 C5 A3 7F 5F 87 49
00000030: 7C A5 89 D3 4D 1F 5C 03 31 31 39 6C 96 DD 6D 5F
00000040: 4A 01 E5 21 AE C5 04 00 BC A0 03 70 0F 5C 13 CA
00000050: 62 D1 BF 00 83 2A 47 37 8B FE 5B 19 1F 72 37 88
00000060: B3 AE FF 3F 00 89 19 08 5A D2 B5 83 AA 62 A3 84
00000070: 8F D2 4A 8F 00 00 77 00 01 00 00 00 11 3C 68 74
00000080: 6D 6C 3E 0D 0A 3C 68 65 61 64 3E 0D 0A 20 20 20
00000090: 20 3C 74 69 74 6C 65 3E 48 6F 6D 65 3C 2F 74 69
000000A0: 74 6C 65 3E 0D 0A 3C 2F 68 65 61 64 3E 0D 0A 3C
000000B0: 62 6F 64 79 3E 0D 0A 20 20 20 20 3C 68 31 20 73
000000C0: 74 79 6C 65 3D 22 66 6F 6E 74 2D 73 74 79 6C 65
000000D0: 3A 69 74 61 6C 69 63 22 3E 48 6F 6D 65 3C 2F 68
000000E0: 31 3E 0D 0A 3C 2F 62 6F 64 79 3E 0D 0A 3C 2F 68
000000F0: 74 6D 6C 3E

------------- headers frame -------------
:status: 200
server: nginx/1.12.2
date: Wed, 18 Apr 2018 02:40:14 GMT
content-type: text/html
content-length: 119
last-modified: Sun, 08 Apr 2018 01:08:28 GMT
etag: "5ac96b8c-77"
accept-ranges: bytes

------------- data frame -------------
<html>
<head>
    <title>Home</title>
</head>
<body>
    <h1 style="font-style:italic">Home</h1>
</body>
</html>

其他数据帧的格式可以参考RFC。
